HF 1.6 B - SA 105/50 LA34 HF HYDRO STD

Parete divisoria isolata nell'intercapedine - isolante ARENA34: elevate prestazioni termiche e acustiche
Controparete a secco, per l’isolamento interno termo-acustico di pareti divisorie. La soluzione prevede l’utilizzo di pannelli in lana minerale Isover ARENA34 da inserire nell’intercapedine tecnica tra i montanti della struttura metallica; il materiale è senza rivestimenti, realizzati con un legante a base di componenti organici e vegetali e con materie prime rinnovabili, che rispetta i più stringenti requisiti, di legge o volontari, in ambito europeo relativi alle emissioni di formaldeide e VOC negli ambienti interni.


Prodotti impiegati

HF 1.6 B - SA 105/50 LA34 HF HYDRO STD
  1. Isover Arena34

Vantaggi

SOSTENIBILITÀ
RESISTENZA ALL’AZIONE SISMICA
AMBIENTI UMIDI H1
POTERE FONOISOLANTE Rw = 58 dB
RESISTENZA AL FUOCO - EI 120
TRASMITTANZA TERMICA: U = 0,518 W/(m2K)
PORTATA AI CARICHI / ATTREZZABILITA’ DEI SISTEMI
RESISTENZA AGLI URTI
ALTEZZA MAX

Descrizione

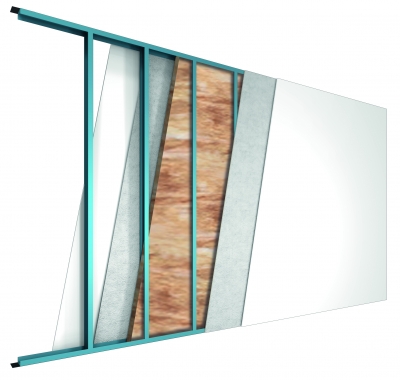

Parete divisoria Gyproc HF 1.6 B - SA 105/50 LA34 HF HYDRO STD dello spessore totale di 105 mm circa costituita dagli elementi sottoelencati:
  1. LASTRE DI GESSO RIVESTITO FIBRATO Gyproc HabitoTM Forte Hydro 15 (tipo D E F H1 I R secondo UNI EN 520, peso 14,75 kg/m2) da 15 mm di spessore nel numero di 2 lastre. Lastra di tipo H1 con ridotto assorbimento d’acqua, che gli conferisce un’eccellente tenuta in presenza di elevati livelli di umidità. Lastra di tipo speciale, rivestita con carta dalla colorazione particolarmente bianca per agevolare le operazioni di finitura, con incrementata densità del nucleo, il cui gesso è inoltre additivato con fibre di vetro; tali caratteristiche conferiscono al prodotto un elevato grado di durezza superficiale, di resistenza meccanica e di portata ai carichi (anche con semplici viti da legno truciolare). Le lastre Gyproc HabitoTM Forte Hydro sono in Euroclasse A2-s1, d0.
  2. LASTRE DI GESSO RIVESTITO Gyproc Wallboard 13 (tipo A secondo UNI EN 520) da 12,5 mm di spessore nel numero di 2 lastre. Le lastre Gyproc Wallboard sono in Euroclasse A2-s1, d0.
  3. STRUTTURA METALLICA Gyproc Gyprofile con rivestimento organico privo di cromo, ecologico, anticorrosivo, dielettrico, antifingerprint, composta da profili metallici in lamiera d'acciaio zincato Z100 da 0,6 mm di spessore:
    • guide orizzontali ad U Gyprofile da 50 mm solidarizzate meccanicamente a pavimento e a soffitto mediante accessori di fissaggio posti ad interasse massimo di 500 mm;
    • montanti verticali a C Gyprofile da 50 mm, posti ad interasse massimo di 600 mm;
    • nastro monoadesivo o biadesivo Gyproc in polietilene espanso a cellule chiuse su tutto il perimetro della struttura metallica al fine di eliminare la possibile presenza di ponti acustici dovuti alle trasmissioni attraverso le strutture dell’edificio.
  4. STRATO DI MATERIALE ISOLANTE in lana minerale Isover Arena34 dello spessore di 45 mm, da inserire nell’intercapedine tecnica tra i montanti della struttura metallica.

Le lastre saranno fissate alla struttura metallica di sostegno mediante:
  • Viti punta chiodo autofilettanti Gyproc poste ad interasse massimo di 250 mm per le lastre Gyproc Wallboard;
  • Viti per lastre ad alta densità, poste ad interasse massimo di 250 mm per le lastre Gyproc HabitoTM Forte Hydro.

I giunti fra le lastre, orizzontali e verticali, e la finitura delle lastre saranno trattati come segue:

TRATTAMENTO PER GLI AMBIENTI INTERNI
  • STUCCHI E NASTRI DI RINFORZO: nastro in carta microforata Gyproc per l’armatura dei giunti, stucco a base gesso Gyproc EvoPlus per la stuccatura dei giunti, degli angoli e delle teste delle viti in modo da ottenere una superficie pronta per la finitura;
  • RASATURA A BASE GESSO delle lastre interne con Gyproc Rasocote 5 Plus Activ’Air® o Gyproc Promix Bianco per una migliore finitura della parete.

VOCE DI CAPITOLATO


Fornitura e posa in opera di parete divisoria Gyproc HF 1.6 B - SA 105/50 LA34 HF HYDRO STD, dello spessore totale di 105 mm, realizzata con:
  • Numero 2 lastre di gesso rivestito fibrato Gyproc HabitoTM Forte Hydro 15 (tipo D E F H1 I R secondo UNI EN 520) da 15 mm di spessore, del peso di 14,75 kg/mq, in Euroclasse A2-s1, d0. Lastra di tipo H1 con ridotto assorbimento d’acqua, che gli conferisce un’eccellente tenuta in presenza di elevati livelli di umidità. Lastra di tipo speciale, rivestita con carta dalla colorazione particolarmente bianca per agevolare le operazioni di finitura, con incrementata densità del nucleo, il cui gesso è inoltre additivato con fibre di vetro; tali caratteristiche conferiscono al prodotto un elevato grado di durezza superficiale, di resistenza meccanica e di portata ai carichi (anche con semplici viti da legno truciolare). Lastra posta a vista.
  • Numero 2 lastre di gesso rivestito Gyproc Wallboard 13 (tipo A secondo UNI EN 520) da 12,5 mm di spessore, del peso di 9,2 kg/mq, in Euroclasse A2-s1,d0 di reazione al fuoco. Lastra posta non a vista.
Le lastre Gyproc saranno fissate con viti Gyproc punta chiodo autofilettanti e Gyproc autoperforanti per lastre ad alta densità su orditura metallica di sostegno Gyproc Gyprofile con rivestimento organico privo di cromo, ecologico, anticorrosivo, dielettrico, antifingerprint. la struttura in lamiera d’acciaio zincato Z100 da 0,6 mm di spessore, costituita da profili montante a C aventi larghezza 50 mm, opportunamente inseriti in guide ad U orizzontali, poste parallelamente a pavimento e a soffitto. I montanti saranno posati con interasse massimo di 600 mm. Su tutto il perimetro della struttura metallica sarà applicato il nastro in polietilene espanso per desolidarizzare la parete dalla struttura portante.
Nell’intercapedine tecnica tra i montanti verrà inserito un pannello isolante in lana di vetro Isover Arena34, dello spessore di 45 mm, reazione al fuoco A1.
I giunti fra le lastre, orizzontali e verticali, saranno trattati con stucchi a base gesso Gyproc EvoPlus, nastri d’armatura in carta microforata, paraspigoli e quanto necessario per dare il lavoro finito a regola d’arte. Le lastre a vista saranno rasate con Gyproc Rasocote 5 Plus Activ’Air® o Gyproc Promix Bianco per una migliore finitura della parete.
La posa in opera dovrà essere conforme a quanto riportato nella documentazione tecnica Gyproc.

Il sistema descritto ha:
  • POTERE FONOISOLANTE: Rw = 58 dB
  • RESISTENZA AL FUOCO: EI 120
  • TRASMITTANZA TERMICA: U = 0,518 W/(m2K)

Documenti correlati

  • Scheda tecnica di sistema - HF 1.6 B - SA 105/50 LA34 HF HYDRO STD
  • DWG - HF 1.6 B - SA 105/50 LA34 HF HYDRO STD
