Saint-Gobain Roof System Mineral Defense B01

Copertura a falda in legno ventilata, isolata con lana minerale costituita dagli elementi sottoelencati (dall’interno all’esterno):

1. FRENO AL VAPORE Isover Vario Xtra, membrana avente funzione di freno al vapore e tenuta all’aria, costituita da un film a base poliammide accoppiato con un tessuto non tessuto di polipropilene, con un valore di Sd compreso tra 0,3 e 25 m limita significativamente il trasferimento di umidità dall'interno dell'edificio alla struttura.
   Oppure, come scelta alternativa:
   Isover FV 150, Membrana freno a vapore impermeabile costituita da un film traspirante bicomponente (PP+PE), protetto sul lato superiore da un TNT di polipropilene stabilizzato ai raggi UV, e sul lato inferiore da un TNT di polipropilene. Peso 150 gr/m².
   Oppure, come scelta alternativa:
   Isover FV 170, Membrana freno a vapore impermeabile costituita da un film traspirante bicomponente (PP+PE), protetto sul lato superiore da un TNT di polipropilene stabilizzato ai raggi UV, e sul lato inferiore da un TNT di polipropilene. Peso 170 gr/m².
2. LISTELLI DI CONTENIMENTO composti da travetti paralleli alla linea di gronda di altezza pari a quella del pannello isolante.
3. STRATO DI MATERIALE ISOLANTE TERMO-ACUSTICO costituito da pannelli in lana minerale Isover T-70 dello spessore variabile, con conducibilità termica l 0,032 e classe di reazione al fuoco A1, realizzato con materie prime naturali e riciclate e un legante a base di componenti organici e vegetali.
   Oppure, come scelta alternativa:
   Isover T-100 pannello isolante termo-acustico in lana minerale, con conducibilità termica l 0,031 e classe di reazione al fuoco A1, realizzato con materie prime naturali e riciclate e un legante a base di componenti organici e vegetali.
4. LISTELLI DI CONTENIMENTO composti da travetti paralleli alla pendenza della falda di altezza pari a quella del pannello isolante.
5. STRATO DI MATERIALE ISOLANTE TERMO-ACUSTICO costituito da pannelli in lana minerale Isover T-70 dello spessore variabile, con conducibilità termica l 0,032 e classe di reazione al fuoco A1, realizzato con materie prime naturali e riciclate e un legante a base di componenti organici e vegetali.
   Oppure, come scelta alternativa:
   Isover T-100 pannello isolante termo-acustico in lana minerale, con conducibilità termica l 0,031 e classe di reazione al fuoco A1, realizzato con materie prime naturali e riciclate e un legante a base di componenti organici e vegetali.
6. TELO SOTTOTEGOLA membrana traspirante e impermeabile all’acqua Isover SyntoLight 170 costituita da un film traspirante bicomponente (PP+PE), protetto sul lato superiore da un TNT di polipropilene stabilizzato ai raggi UV, e sul lato inferiore da un TNT di polipropilene. Peso 170 gr/m².
   Oppure, come scelta alternativa:
   Isover SyntoLight 150, membrana traspirante e impermeabile all’acqua, costituita da un film traspirante bicomponente (PP+PE), protetto sul lato superiore da un TNT di polipropilene stabilizzato ai raggi UV, e sul lato inferiore da un TNT di polipropilene. Peso 150 gr/m².
7. LISTELLI DI VENTILAZIONE composti da travetti paralleli alla pendenza della falda di 40 x 50 mm.
8. PANNELLO OSB con spessore di 19 mm e avente funzione di piano di posa degli strati successivi alla copertura.
9. ELEMENTO DI TENUTA Bituver Monoself-20 Mineral 4 kg P, membrana elastomerica con la faccia inferiore rivestita con una mescola adesiva. Flessibilità a freddo -20°C.
   L’armatura è costituita da un tessuto non tessuto di poliestere rinforzato con fili di rinforzo in fibra di vetro. La membrana Bituver Monoself-20 Mineral 4 kg P presenta uno strato di finitura ardesiata.
10. LISTELLI PORTATEGOLA composti da travetti paralleli alla linea di gronda.
11. TEGOLE di peso indicativo 20 Kg/m².

Prestazioni di isolamento termico

Stratigrafia Roof System Mineral Defense B01 su solaio in legno.

I valori di trasmittanza sono stati calcolati in regime stazionario in conformità alla norma UNI EN ISO 6946 “Componenti ed elementi per edilizia – Resistenza Termica e Trasmittanza Termica – Metodi di Calcolo”. I valori del supporto sono definiti in conformità alla norma UNI 10351 - prosp. A.1. e UNI EN ISO 10456.

Per calcoli termici specifici sulle esigenze di progetto e di cantiere contattare l’ufficio tecnico Saint-Gobain Italia.

Risultati prove acustiche

La configurazione con doppio pannello Isover T-70 (80 mm + 80 mm) e tegole è stata testata secondo la norma UNI EN ISO 10140-2:2010 “Misurazione dell’isolamento acustico per via aerea” con rapporto di prova I.G. 388982 (valori estendibili anche per spessori maggiori):

LiA: più basso è il valore, migliore è il risultato
Rw: più alto è il valore, migliore è il risultato

Schemi progettuali ed esecutivi

Nella presente sezione si riportano generici schemi progettuali ed esecutivi, di cui è possibile trovare ulteriori approfondimenti su www.isover.it
La progettazione e la posa in opera dovrà essere conforme alle norme di riferimento (alcune elencate di seguito):

• UNI 8178-1:2009 “Analisi degli elementi e strati funzionali delle coperture discontinue”;
• UNI 9460:2023 “Coperture discontinue - Istruzioni per la progettazione, l'esecuzione e la manutenzione di coperture realizzate con tegole di laterizio o calcestruzzo”;
• UNI 11333-1/2 “Posa di membrane flessibili per impermeabilizzazione - Formazione e qualificazione degli addetti”;
• DM 17 gennaio 2018 – Norme tecniche per le costruzioni 2018.

Schemi e fasi dell’applicazione

• Realizzare un assito di legno posandolo sull’orditura del tetto.
• Posare la membrana Isover Vario^® XTRA o Isover FV 150 o Isover FV 170, avente funzione di freno al vapore e tenuta all’aria, parallelamente alla linea di gronda, sovrapponendo i teli per 10 cm.
• Procedere con la sigillatura ermetica delle sovrapposizioni dei teli con il nastro Isover Vario^® XTRA Tape e simultaneamente fissare i teli all’assito mediante graffatura.
• Fissare meccanicamente, parallelamente alla linea di gronda, il primo ordine di travetti in legno di spessore pari a quello del primo strato d’isolante, separati tra loro per una distanza identica alla larghezza del pannello isolante.
• Realizzare l’isolamento termo-acustico procedendo con la posa del primo pannello in isolante minerale Isover T-70 o Isover T-100.
• Fissare meccanicamente al primo ordine di travetti, parallelamente alla pendenza della falda, il secondo ordine di travetti in legno di spessore pari a quello del secondo strato isolante, separati tra loro per una distanza identica alla larghezza del pannello isolante.
• Posare il secondo strato di isolante termo-acustico realizzato mediante pannelli in isolante minerale Isover T-70 o Isover T-100.
• Posare lo strato permeabile al vapore e impermeabile all’acqua Isover SyntoLight 170 o Isover SyntoLight 150 a secco, parallelamente alla linea di gronda, sovrapponendo i teli per 10 cm e inchiodandoli ai travetti di contenimento.
• Fissare meccanicamente, parallelamente alla pendenza della falda, dei listelli in legno di sezione pari alla ventilazione che si vuole realizzare.
• Applicare uno strato di OSB di sp. 19 mm avente funzione di piano di posa per l’elemento di tenuta.
• Per la posa della membrana bitume-polimero Bituver Monoself-20 Mineral 4 kg P, prestare cura alle giunzioni di testa applicando sormonto di circa 20 cm e sormontare le giunzioni laterali lungo la banda appositamente predisposta, asportando al momento la banda siliconata.
• Applicare una serie di listelli in legno, fissandoli meccanicamente al supporto, come sostegno per le tegole.
• Posare sui listelli sopracitati le tegole di copertura.

Particolari costruttivi

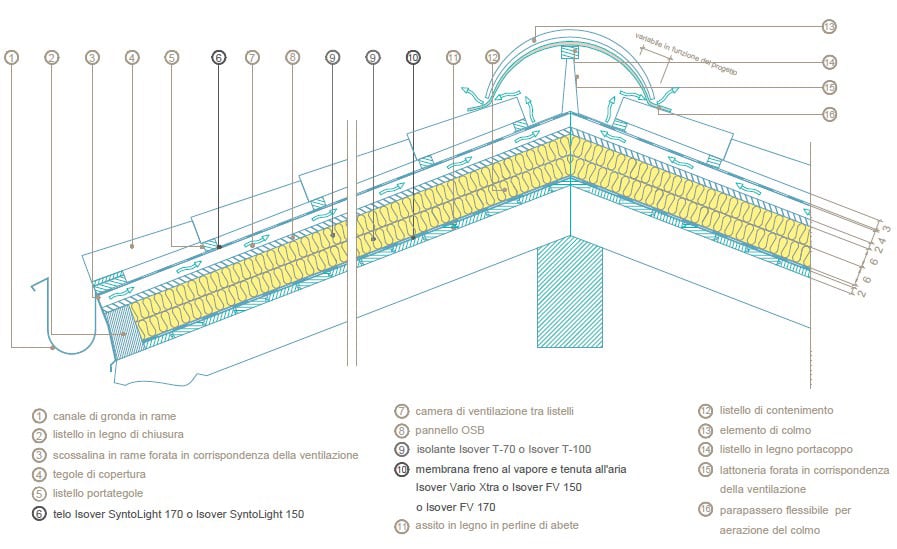

Colmo ventilato isolato con pannelli in lana Isover T-70
