Facciata ventilata isolata con pannello Isover X60 VN G3
La facciata ventilata è una sistema per pareti perimetrali che sfrutta un’intercapedine d’aria creando un effetto camino. L’intercapedine ha la funzione di smaltire l’aria calda prodotta in estate dagli effetti di surriscaldamento dovuti all’irraggiamento solare sulla superficie esterna, in inverno evita invece la formazione di condense interstiziali. La facciata è isolata termo-acusticamente mediante pannelli in lana di vetro ancorati con appositi tasselli alla struttura muraria portante. Il pannello isolante Isover X60 VN G3 è incombustibile (Euroclasse A1) e rispetta la circolare dei vigili del fuoco sui requisiti di sicurezza antincendio delle facciate negli edifici. Il rivestimento esterno viene ancorato ad un’orditura di sostegno e ha la duplice funzione di protezione dagli agenti atmosferici ed estetica.
Prodotti impiegati
Vantaggi
SOSTENIBILITÀ
POTERE FONOISOLANTE Rw = 69 dB
TRASMITTANZA TERMICA - U = 0,243 W/m2K
ALTEZZA MAX
Descrizione

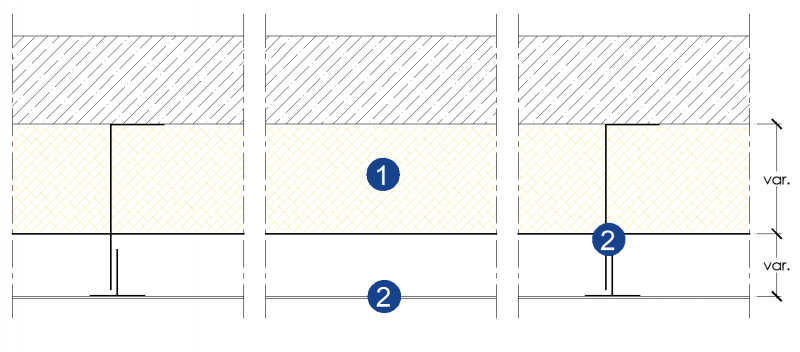

Facciata ventilata con pannello Isover X60 VN G3 su muratura esterna, costituita dagli elementi sottoelencati:
- PANNELLO ISOLANTE MINERALE AUTOPORTANTE in lana di vetro Isover X60 VN G3, idrorepellente, trattato con resina termo indurente a base di componenti organici e vegetali, di spessore variabile in funzione delle prestazioni termiche da raggiungere. Il pannello Isover X60 VN G3 è rivestito su una faccia con un velo di vetro nero, dimensione 0,60 x 1,40 m, reazione al fuoco euroclasse A1, conduttività termica λD = 0,032 W/mK.
- PANNELLO PER FACCIATA VENTILATA fissato su idonea struttura metallica.
VOCE DI CAPITOLATO
Fornitura e posa in opera di facciata ventilata con pannello isolante Isover X60 VN G3 su muratura esterna realizzata con:- pannello isolante in lana di vetro Isover X60 VN G3, di spessore variabile in funzione delle prestazioni termiche da raggiungere,rivestito sulla faccia a vista con un velo vetro di colore nero. Il pannello sarà opportunamente fissato tra la muratura esterna ed idonea struttura metallica per facciata ventilata. É consigliabile l’utilizzo di tasselli a vite per il fissaggio del pannello alla struttura di base.
Il sistema descritto ha le seguenti caratteristiche:
- Sostenibilità – VOC: Eurofins Confirmation LEED v 4.1;
- Potere fonoisolante Rw = 69 dB (su parete in laterizio di 250 mm con strato isolante Isover X60 VN G3 di spessore 100 mm);
- Trasmittanza termica - U = 0,243 W/m2K (su parete in laterizio di 250 mm con strato isolante Isover X60 VN G3 di spessore 100 mm).
